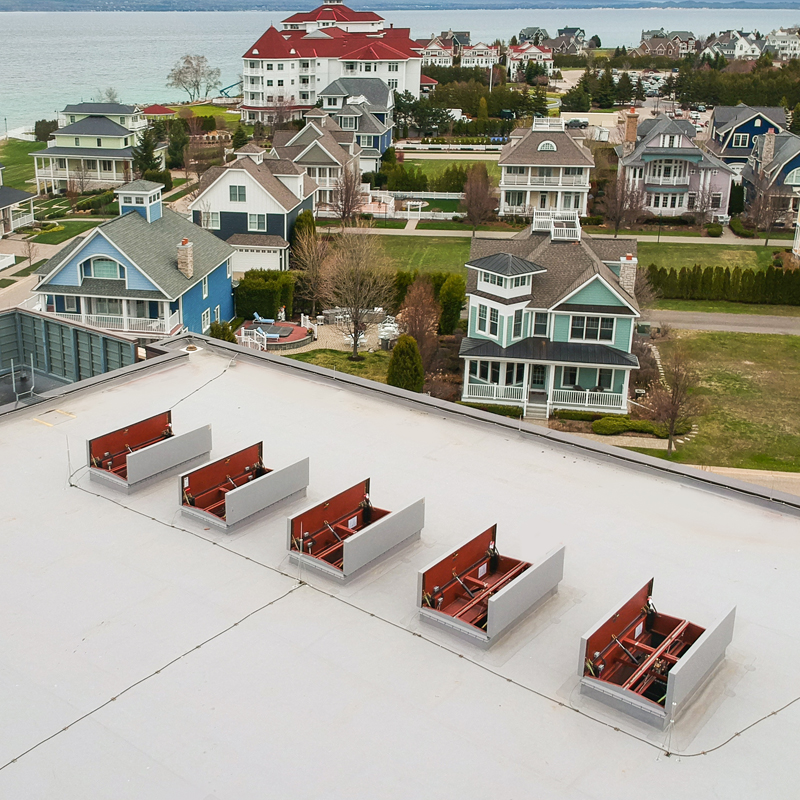

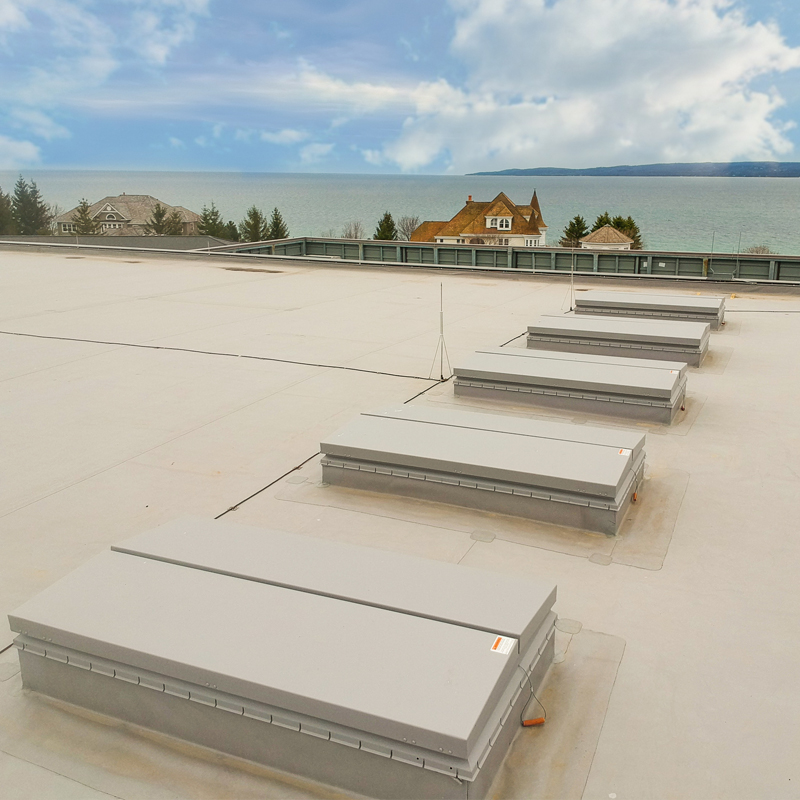

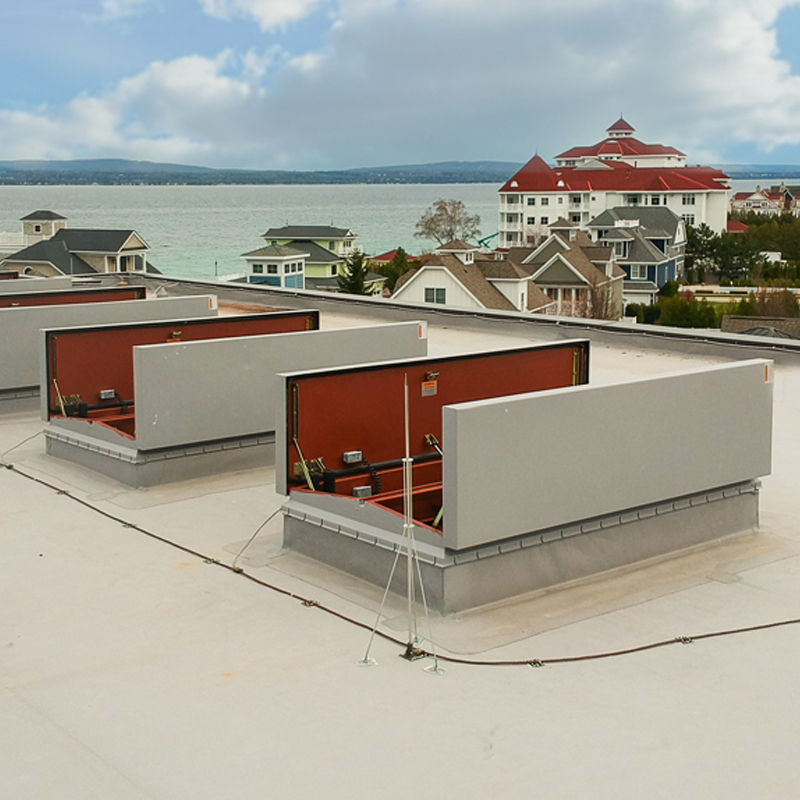

Modèle d'évent de fumées automatique

ACDSH

Caractéristiques standards et avantages

• Isolation phonique/acoustique STC-46

• Le mécanisme de retenue/désengagement positif Thermolatch® II assure une ventilation fiable en cas d'incendie.

• Désengage automatiquement les couvercles d'évent lors de la fusion d'un maillon fusible homologué UL à 74 °C (165 °F).

• Le logement pour maillon fusible monté sur le rebord permet de réinitialiser rapidement et facilement le loquet à partir du toit.

• Conçus avec de puissants actionneurs à ressorts à gaz pour ouvrir les couvercles même en cas de neige et de vent

• Les ressorts à gaz sont dotés d'amortisseurs intégrés pour assurer l'ouverture des couvercles à une vitesse contrôlée

• Les ressorts à gaz sont dotés d'amortisseurs intégrés pour assurer l'ouverture des couvercles à une vitesse contrôlée

• Totalement isolé et calfeutré pour étanchéité aux intempéries

• Construit avec des matériaux résistants à la

Spécifications-types

• Matériau : La porte et le cadre sont d’acier galvanisé à liant de peinture G-90 calibre 14 (1,9mm)

• Portes : Design de métal creux, formé à la rupture à isolant caché de fibre de verre de 3 po (76mm), rebord chevauchant en boudin de 5 po (127mm), entièrement soudé aux coins et renforcé intérieurement pour supporter une charge vive de 40 lb/pi² (195 kg/m²)

• Rebord : 12 po (305mm) de hauteur avec solin de couronnement intégral, isolation de fibres de verre de 3 po (76mm), entièrement renfermé par une doublure d’acier galvanisé de calibre 14 (1,9mm) à liant de peinture G-90. Le rebord est entièrement soudé aux coins et un rebord de montage de 5 po (127mm) avec trous de 7/16 po (11mm) fournis pour fixer le cadre au platelage de toit.

• Joint : Des joints PVC extrudés adhèrent en permanence au dessous des portes et sur le haut du rebord

• Charnières : Charnières à piano plaquée zinc robuste avec broches de charnière de 1/4 po (6mm)

• Serrure : Mécanisme de dégagement/retenue positif contrôlé par une pièce fusible unique homologuée UL à 165° F (74°C) avec un point de verrouillage distinct pour toutes les portes. Conçue pour tenir les portes fermées contre une force de soulèvement du vent de 90 lb/pi² (438 kg/m²). Fournie avec des câbles de déblocage intérieur et extérieur pour ouvrir les portes d’aération manuellement.

• Fonctionnement : Les ressorts à gaz résistants à la corrosion ouvrent les portes automatiquement contre une charge de pluie/neige de 10 lb/pi² (49 kg/m²) lorsqu’ils sont déclenchés. Les ressorts à gaz sont munis de registres intégraux pour assurer le contrôle de la vitesse d’ouverture et verrouillent automatiquement les portes en position entièrement ouverte.

• Indices de comportement : Homologué UL. Niveau sonore STC-46. Conforme à la norme UL 790 classe A (test de marque de brûlage).

• Fini : Apprêt d’oxyde rouge à base alkyde

• Quincaillerie : Les ressorts à gaz résistant à la corrosion et les câbles d'arrêt d'acier galvanisé à chaud. Toute autre visserie est plaquée zinc/scellée au chromate.

Brevets américains  5,927,012  5,960,596  6,347,818

•
•
•
